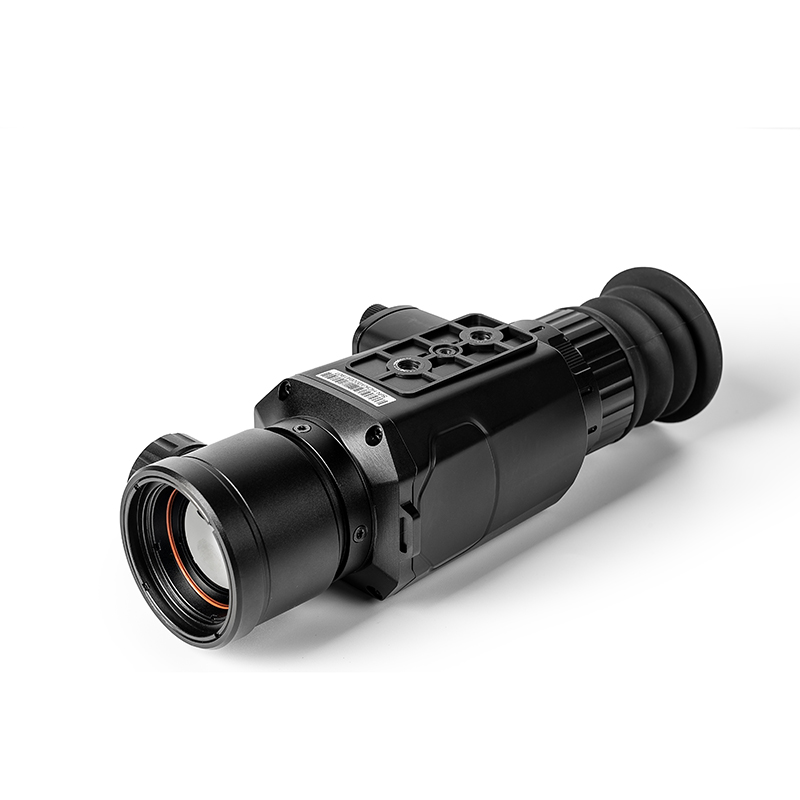

A monokuláris kültéri hőképes teleszkóp egy infravörös kamera, amely integrálja a felületi hőmérséklet mérését és a valós idejű hőképet. A hagyományos kikövetkeztetett hőmérőnek minden alkatrészt egyenként meg kell mérnie, míg az infravörös képalkotó kameránál ez nem szükséges, így időt takaríthat meg. A lehetséges problémák tisztán megjelenhetnek a színes kijelzőn. Sőt, a központi pontmérési kurzor segítségével gyorsan és pontosan meghatározható a céltárgy hőmérséklete. A differenciálódás fokozása érdekében a termék látható fényű kamerával van ellátva. A hőképek és a látható képek a készülékben tárolódnak, és USB-n keresztül olvashatók, vagy számítógépen tárolhatók jelentéskészítés vagy nyomtatás céljából.
A termékek tisztítása
Kérjük, használjon nedves ruhát vagy gyenge szappant a burkolat tisztításához
az eszköz. Ne használjon súrolószert, izopropanolt vagy oldószert a tisztításhoz.
A lencsét és a képernyőt tisztítószerrel kell megtisztítani
szerek professzionális optikai szemüvegekhez.
Lencse karbantartás
Az infravörös lencse károsodásának elkerülése:
● Gondosan tisztítsa meg az infralencsét. Az objektívet mellékeljük
finomított tükröződésgátló bevonat.
● Ne tisztítsa erővel, nehogy megsérüljön a tükröződésgátló
bevonat. A választható színpaletta.
● Az objektív karbantartásához használjon tisztítóoldatot, pl
alkohol alapú kereskedelmi lencsetisztítók, alkohol és a
szöszmentes ruhát vagy papírtörlőt. A sűrített levegős tartályok lehetnek
laza részecskék eltávolítására szolgál.
Tisztítsa meg a lencsét:
● A sűrített levegő tartály vagy száraz nitrogén ion pisztoly (ha van)
használható a lencse felületén lévő laza részecskék fújására.
● A szöszmentes ruhát mártsa alkoholba.
● Préselje ki a felesleges alkoholt a kendőből, vagy vigye fel a szöszmentes ruhát a száraz ruhára.
● Körkörös mozdulatokkal törölje le az objektív felületét. Ezután dobja ki a ruhát.
● Ha meg kell ismételnie a fenti lépést, kérjük, használjon új ruhát a tisztítóoldatba való átmosáshoz.
Az akkumulátor töltése és leírása
Használjon USB adatvonalat a töltéshez:
● Ez a termék beépített újratölthető akkumulátorral rendelkezik.
● Ha az akkumulátor töltöttségi szintje alacsony, a képernyő jobb felső része megjelenik. Kérjük, időben töltse fel a TEPY-C USB interfészen keresztül.
● Teljes feltöltés után húzza ki az USB-vezetéket.
A töltéshez használjon töltőállványt:
1. Csavarja le az elemtartó fedelét, és vegye ki az elemeket.
2.Az akkumulátorok töltéséhez az eredeti gyártó töltőjét használta. Helyezze be megfelelően az elemeket a polaritásnak megfelelően
a töltőn látható.
3. Miután teljesen feltöltődött, húzza ki a töltő tápellátását, és vegye ki az akkumulátorokat.
Figyelmeztetés: Ha ez a termék hosszú ideig tétlenül áll, a töltést a következő időpontban kell elvégezni
legalább háromhavonta az esedékes kapacitás visszafordíthatatlan elvesztésének elkerülése érdekében
túl alacsony akkumulátorteljesítmény, amely a tartás közbeni saját kisüléséből adódik
túl hosszú.

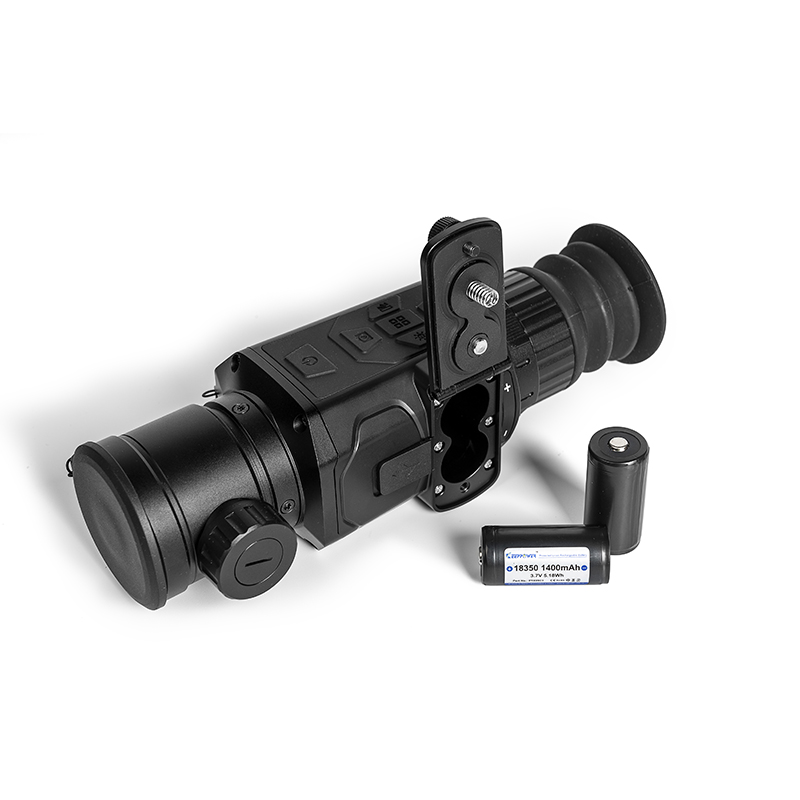

Az akkumulátor beszerelése
(1) A nyitáshoz forgassa el az elemtartó rekesz gombját az óramutató járásával ellentétes irányba
az elemtartó fedelét;
(2) Helyezze be az akkumulátort szigorúan a pozitív és a
az akkumulátor negatív pólusának irányait az elemtartón
borító;
(3) Csukja be az elemtartó fedelét, és fordítsa el az akkumulátort
a rekesz gombját az óramutató járásával megegyező irányba, amíg be nem záródik.
Megjegyzés: 1. Ne használjon olyan akkumulátort, amelynek szigetelőrétege van
sérült; 2. Ha az akkumulátor pozitív és negatív pólusa
hibásan csatlakoztatva, az eszköz nem fog tudni működni, és ez így lesz
károsíthatja az akkumulátort.
Teljesítményindex
Termék modell |
HT-C18 |
Infravörös |
Detektor típusa |
Vanádium-oxid hűtetlen infravörös fókuszsík |
Felbontási arány |
384x288 |
Pixel méret |
12μm |
Fókuszhossz |
25 mm |
35 mm |
54 mm |
75 mm |
Mezőszög |
10,5° × 7,9° |
7,5° × 5,7° |
4,9° × 3,7° |
3,5° × 2,6° |
Munkazenekar |
8-14μm |
NETD |
≤ 40mk@25℃,@F/1.0 |
Filmkocka szám |
≤50Hz |
Fókuszálási mód |
Kézikönyv |
Érzékelési tartomány |
karakter 1,7 m x 0,5 m x 0,3 m |
2361 m |
3306 m |
5100 m |
7083 m |
Jármű 4,5mx2,0mx1,5m |
6250 m |
8750 m |
13500 m |
18750 m |
Érzékelési távolság |
karakter 1,7 m x 0,5 m x 0,3 m |
590 m |
826 m |
1275 m |
1771 m |
Jármű 4,5mx2,0mx1,5m |
1563 m |
2188 m |
3375 m |
4688 m |
Kijelző |
Kijelző képernyő típusa |
OLED |
Felbontási arány |
1440×1080 |
Kijelző mérete |
0,39 hüvelyk |
Elektronikus zoom |
1×/2×/4×/8× |
Dioptria szabályozás |
±5SD |
Paletta |
Fehér forró, fekete forró, tűzforró, szivárvány, vasvörös, hideg szín |
Hot point track |
Támogatott |
Kép a képben |
Támogatott |
Nyelv |
Egyszerűsített kínai, hagyományos kínai, angol, orosz és német |
Tárolás |
Kapacitás |
Beépített 16G EMMC (a rendszer némi helyet foglal, és valójában 13,8 G) |
Fényképezés |
Támogatott |
felvétel |
Támogatott |
Kép/videó formátum |
JPG/MP4 |
Felület |
USB-interfész |
Kép és videó töltése/exportálása |
Erő |
Levehető újratölthető lítium akkumulátor |
1400 mAh × 2 (akkumulátoros modell 18350) |
Általános műszaki index |
Teljes teljesítmény fogyasztás |
≤1,8W |
A kitartás ideje |
≥5 óra |
Munkahőmérséklet |
-20 ℃ ~ +60 ℃ |
Tárolási hőmérséklet |
-30 ℃ ~ +70 ℃ |
Hatás |
≤1000G |
Védelmi fokozat |
IP66 |
Méret/súly |
Termék méret |
198x57,5x64,3 mm |
A termék súlya |
580g |
Termék modell |
HT-C19 |
Infravörös |
Detektor típusa |
Vanádium-oxid hűtetlen infravörös fókuszsík |
Felbontási arány |
640×512 |
Pixel méret |
12μm |
Fókuszhossz |
25 mm |
35 mm |
54 mm |
75 mm |
Mezőszög |
17,5° × 14,0° |
12,5° × 10,0° |
8,1° × 6,5° |
5,9° × 4,7° |
Munkazenekar |
8-14μm |
NETD |
≤ 40mk@25℃,@F/1.0 |
Filmkocka szám |
≤50Hz |
Fókuszálási mód |
Kézikönyv |
Érzékelési tartomány |
karakter 1,7 m x 0,5 m x 0,3 m |
2361 m |
3306 m |
5100 m |
7083 m |
Jármű 4,5mx2,0mx1,5m |
6250 m |
8750 m |
13500 m |
18750 m |
|
karakter 1,7 m x 0,5 m x 0,3 m |
590 m |
826 m |
1275 m |
1771 m |
Jármű 4,5mx2,0mx1,5m |
1563 m |
2188 m |
3375 m |
4688 m |
Kijelző |
Kijelző képernyő típusa |
OLED |
Felbontási arány |
1440×1080 |
Kijelző mérete |
0,39 hüvelyk |
Elektronikus zoom |
1×/2×/4×/8× |
Dioptria szabályozás |
±5SD |
Paletta |
Fehér forró, fekete forró, tűzforró, szivárvány, vasvörös, hideg szín |
Hot point track |
Támogatott |
Kép a képben |
Támogatott |
Nyelv |
Egyszerűsített kínai, hagyományos kínai, angol, orosz és német |
Tárolás |
Kapacitás |
Beépített 16G EMMC (a rendszer némi helyet foglal, és valójában 13,8 G) |
Fényképezés |
Támogatott |
felvétel |
Támogatott |
Kép/videó formátum |
JPG/MP4 |
Felület |
USB-interfész |
Kép és videó töltése/exportálása |
Erő |
Levehető újratölthető lítium akkumulátor |
1400 mAh × 2 (akkumulátoros modell 18350) |
Általános műszaki index |
Teljes teljesítmény fogyasztás |
≤1,8W |
A kitartás ideje |
≥5 óra |
Munkahőmérséklet |
-20 ℃ ~ +60 ℃ |
Tárolási hőmérséklet |
-30 ℃ ~ +70 ℃ |
Hatás |
≤1000G |
Védelmi fokozat |
IP66 |
Méret/súly |
Termék méret |
198x57,5x64,3 mm |
A termék súlya |
580g |

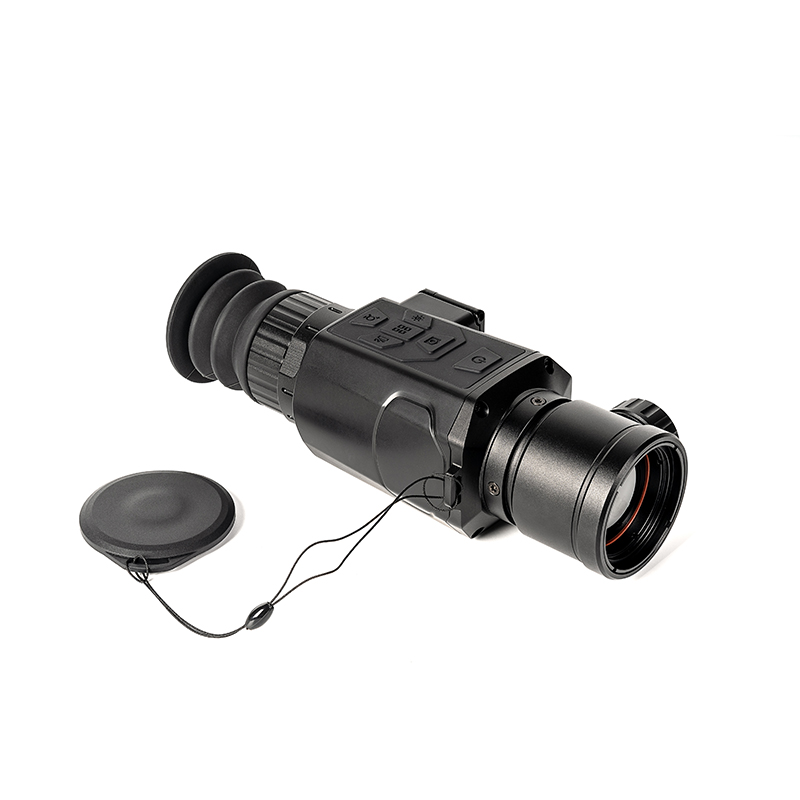

Bevezetés a termékszerkezetbe
①
|
Fényképezés/ felvétel/fel |
②
|
Pszeudoszín/kép a képben/jobb gomb |
③
|
Menü/Felhasználói felület bezárása/Enter |
④
|
Dioptria beállítás |
⑤
|
Fókusztávolság beállítása |
⑥
|
Teljesítmény/visszaadás |
⑦
|
C típusú interfész |
⑧
|
Elemtartó |
⑨
|
Fényerő/Forró pont/ Track/Bal gomb |
⑩
|
Nagyítás/Frissítés/ Exponáló/Le gomb |
Kulcs leírása
Kulcs/állapot |
nyomja meg |
Lefog |
Erő kulcs |
Fő felület |
Így konfigurálható képernyő kikapcsolva vagy lefagyva képkeret a menün keresztül. |
Nyissa ki a leállítási felszólítás végrehajtani Leállitás. |
Menü felület |
Visszatérés |
____ |
Fénykép kulcs |
Fő felület |
Fényképezés |
Felvétel indítása/rögzítés leállítása |
Menü felület |
Felfelé irány |
____ |
Fényerő gomb |
Fő felület |
Fényerő beállítása |
Forró pontok követése |
Menü felület |
Balra irány |
____ |
Nagyítás gomb |
Fő felület |
Nagyítás (1x/2x/4x/8x) |
Redőny frissítése |
Menü felület |
Lefelé irány |
____ |
Pseudocolor kulcs |
Fő felület |
Pseudocolor váltás |
Nyissa meg a képet kép/kép bezárása képben |
Menü felület |
Jobb irány |
____ |
Menü kulcs |
Fő felület |
Lépjen be a menübe |
UI kijelző megnyitása/ UI kijelző bezárása |
Menü felület |
Belép |
Visszatérés |
Fókusztávolság beállítása: Állítsa be a fókuszt, hogy tisztább legyen a kép. Type-C interfész: akkumulátor töltésére és csatlakoztatására szolgál
számítógépen az eszköz fényképeinek és videofájlok megtekintéséhez.
Elemtartó rekesz: két levehető 18350 lítium elem.
Dioptria beállítása: Állítsa be saját látását.
A fő interfész ikonjának bemutatása
①
|
Dátum idő |
②
|
Képernyő fényereje |
③
|
Nagyítás |
④
|
Pseudocolor |
⑤
|
Rekord |
⑥
|
Az SD-kártya megtelt |
⑦
|
USB csatlakozás |
⑧
|
Az akkumulátor töltöttségi szintje |
⑨
|
Pseudocolor név |
10
|
Kép fényereje |
11
|
Kép kontraszt |
12
|
Jelenet mód |
13
|
Korrekciós módszer |
14
|
Automatikus kikapcsolás |
15
|
Forró pontok követése |
|
|
Az ikonok a következő feltételek mellett jelennek meg a felületen: felvétel ikon: tartsa lenyomva a rögzítés gombot a videóhoz.
USB csatlakozás ikon: ha az adatkábel csatlakoztatva van a
számítógép;
SD-kártya megtelt ikon: ha a tárhely kevesebb, mint 100M.
Menü Leírás
Hamis szín: Fehér forró, fekete forró, tűzforró, szivárvány, vasvörös, hideg szín.
Zoom: Elektronikus erősítés 1X, 2X, 4X, 8X.
LCD fényerő: A kijelző fényereje 1-10 fokozatban állítható.
Kép fényereje: Az infravörös kép fényereje 1-10 fokozatban állítható.
Képkontraszt: Az infravörös kép kontrasztja 1-10 szintig állítható.
Jelenet mód: Az alkalmazás színhelye beállítható normál, városi vagy dzsungelként.
Kalibrálási módszer: Az infravörös képkorrekciós módszer manuális kalibrációként, automatikus kalibrálásként és jelenetkalibrációként állítható be.
Hotspot: Az infravörös képek hot point követése be- vagy kikapcsolható.
PIP: A kép a képben funkció infravörösen be vagy ki van kapcsolva
képmód.
IMU: dőlésszög és dőlésszög kijelző, be- vagy kikapcsolva.
Nyelv: Állítsa be az eszköz nyelvét, beleértve az egyszerűsített nyelvet is
Kínai, hagyományos kínai, angol, orosz és német.
Fotó: Fotólista, fényképek megtekintése.
Videó: Videólista, videó megtekintése.
Idő/Dátum: Állítsa be a dátumot (év, hónap, nap) és az időt (óra, perc), az időformátumot (12 óra, 24 óra) és a dátumformátumot (év/hónap/nap, nap/hónap/év, hónap/nap) /év).
Rossz pontjavítás: Kézi Hibás pontjavítás (balra, jobbra, fel
és a lefelé mutató navigációs gombok a kurzor pozícióját állítják be. A menü gomb meghatározza, hogy eltávolítja a rossz pontokat, és nyomja meg a bekapcsológombot a visszatéréshez).
Beállítások: A bekapcsológomb rövid megnyomása, a videó interfész, az automatikus leállítási idő, a felvétel időtartama és a kép a képben pozíció.
● Röviden nyomja meg a bekapcsológombot: beállíthatja a teljesítményt. Nyomja meg érte
a kép kikapcsolása vagy kimerevítése.
● Video interfész: állítsa be, hogy rögzítéskor megjelenjen-e az UI megjelenítési információ;
● Automatikus leállítási idő: beállíthatja, hogy ne legyen leállítás, 5 perc, 10 perc, 20 perc, 30 perc.
● Felvétel időtartama: állítsa be az egyes videofájlok időtartamát, beleértve 5 percet, 10 percet, 20 percet és 30 percet;
● Kép a képben helyzete: Állítsa be a kép a képben helyzetét középen, amely beállítható a jobb felső, a jobb alsó, a bal alsó és a bal felső helyzetbe.
Eszközinformációk: Megtekintheti az eszköz modelljét, az érzékelő pixelét, az érzékelő típusát, a képernyő méretét, a képernyő képpontját, az akkumulátor kapacitását, a hardver verzióját, a firmware verzióját, az alkalmazás verzióját, a tárhelyet stb., valamint végrehajthatja az alkalmazás frissítését, a paraméterek visszaállítását és formálását , stb.
Fotók és videók
Fényképek megtekintése: A menü fotóinál nyissa meg a fényképlistát és
nyomja meg a menü gombot a fényképek megtekintéséhez. Fénykép megtekintése közben nyomja meg a gombot
a fényerő gombot az előző fénykép megtekintéséhez, majd nyomja meg a gombot
pszeudocolor gombot a következő fénykép megtekintéséhez.
Fénykép törlése: A fotólistában nyomja meg a fényerő gombot, hogy megjelenjen a fényképek törlésére vonatkozó üzenet, majd nyomja meg a menü gombot a megerősítéshez.
törlés.
Videó megtekintése: A videó menüben nyissa meg a videólistát, és nyomja meg a gombot
menü gombot a videó megtekintéséhez.
Videó törlése: A videólistában nyomja meg a fényerő gombot a videó törlésére vonatkozó üzenet megjelenítéséhez, majd nyomja meg a menü gombot a megerősítéshez.
törlés.
A paletta bemutatása
A színpalettával megváltoztatható az infravörös képek pszeudoszínes megjelenítése a kijelzőn. Néhány paletta több
speciális alkalmazásokhoz alkalmas és szükség szerint beállítható.
A paletta hat színre oszlik: fehér forró, fekete forró, tűzforró,
szivárvány, vasvörös és hideg szín.
Ezek a paletták magas termikus kontraszt mellett működnek a legjobban,
további színkontrasztot tesz lehetővé magas és alacsony között
hőmérsékletek.
Choose the right color palette to display the details of the target
object. For palette colors of rainbow, iron red and cold colors, the coloration outweighs the display colors, which are very suitable for high thermal contrast, and are used to improve the color contrast between high temperature and low temperature. However, white
a hő és a fekete hő egyenletes lineáris színt biztosít.
A következő képek ugyanarról az objektumról készültek, de különböző palettákkal:
Hot Tags: Monokuláris kültéri termikus képteleszkóp, Kína, gyártók, beszállítók, gyári, kínai gyártású, ár, nagykereskedelmi, legújabb, haladó
