A HT-A11 kültéri termográfiai teleszkóp megfelelő használatához kérjük, figyelmesen olvassa el a használati utasítást:
● Soha ne szerelje szét vagy szerelje fel ezt a terméket engedély nélkül.
●Ne használja ezt a terméket gyúlékony, robbanásveszélyes, nedves vagy korrozív környezetben.
●Ez a termék precíziós elektronikus és érzékeny optikai eszközöket tartalmaz. Kérjük, ne ütközzön vagy essen le, nehogy kárt okozzon.
●A termék házát nedves ruhával vagy gyenge szappannal kell megtisztítani. Ne használjon súrolószert, izopropanolt vagy oldószert a tisztításhoz. A lencsékhez és a képernyőkhöz optikai lencsetisztítót kell használni.
● A termék működése közben néhány másodpercenként kisebb kattanások hallhatók. Ez a lencsék által kiadott hang, ami normális eset.
●Figyelem: Ne nézzen közvetlenül a napba lencsékkel, mert ez károsíthatja az optikai lencséket.
Teljesítménymutatók
Infravörös detektor |
Detektor típusa |
Amorf szilícium hűtetlen infravörös fókuszsík |
Felbontás |
384×288 |
Pixel méret |
17μm×17μm |
Működési sáv |
8-14μm |
Teljesítmény (NEDT) |
<40mk (50Hz, F/1, 300K)TFPA 25°C (± 5°C) |
Teljesítmény (Dinamikus jelenet) |
>50°C (50Hz, F/1, 300K)TFPA 25°C (± 5°C) |
Filmkocka szám |
60 Hz |
Infravörös célkitűzés lencse |
Fókusz mód |
Kézi fókuszálás |
F együttható |
1.0
|
Hatékony képalkotó felület |
Φ8,2 mm |
Φ8,2 mm |
Fókusztávolság |
25 mm |
35 mm |
Mező szöge |
14,9° × 11,2° |
10,7° × 8,0° |
Fókusztartomány |
> 1,0 m |
> 1,0 m |
Szemlencse |
Fókusztávolság |
22,0 mm |
A szem megkönnyebbülése |
30,8 mm |
Kilépő-pupilla átmérő |
6 mm |
Vizuális beállítás |
±4SD |
Látszólagos nagyítás |
12,5X |
Kijelző |
Képernyő típusa |
LCOS |
Felbontás |
1280×960 |
Kijelző képernyő mérete |
0,4 hüvelyk |
Rendszer funkció |
Elektron megkettőzés |
×2/×4 |
Szín paletta |
Fehér forró, fekete forró, szivárvány, forró fém, sárga telítettség és madármegfigyelő mód |
Fényerő beállítása |
10 szint |
A kontrasztarány beállítása |
10 szint |
Képrészletező mód |
2 típus és 5 szint |
Fényképezés |
Támogatott |
Kamera felvétel |
Támogatott |
Kép a képekben |
Támogatott |
WIFI |
Támogatott |
Hotspot követés |
Támogatott |
Nyelv |
kínai és angol nyelven |
Készenlétben lévő |
Támogatott |
Lézerlámpa |
Támogatott |
Világító lámpa |
Támogatott |
Észlelési távolság |
Infravörös objektív lencse |
25 mm-es objektív |
35 mm-es objektív |
karakter |
≤1667 m |
≤2333 m |
Vaddisznó |
≤1471 m |
≤2059 m |
Járművek |
≤2501 m |
≤3500 m |
Azonosítási távolság |
karakter |
≤416 m |
≤583 m |
Vaddisznó |
≤367 m |
≤515 m |
Járművek |
≤626 m |
≤875 m |
Storage
|
Beépített memória |
Normál konfiguráció 16G (16G/32G/64G/128G támogatás) |
Képformátum |
JPG
|
Videó formátum |
MP4 |
Felület |
CVBS kimenet |
Támogatott, SMA-alapinterfész |
USB-interfész |
TYPE-C képek, videók exportálása és az akkumulátor töltési funkciója |
Erő kínálat |
Nem eltávolítható újratölthető lítium akkumulátor |
18650/3500 mAh |
Teljes tápegység |
≤2W |
Üzemi sebesség időtartama |
≤5,5 óra |
Üzemeltetés/Tárolás környezet |
Üzemi hőmérséklet |
-20 ℃ ~ +50 ℃ |
Tárolási hőmérséklet |
-30 ℃ ~ +60 ℃ |
Ütésállóság |
≤30g |
Védelmi szint |
≤IP65 |
Átfogó méret/súly |
Átfogó méret |
187*67*67mm |
198*67*67mm |
Súly |
503g±5g |
513g±5g |
A menü működésének leírása
1,Főmenü: Tartsa lenyomva a menü gombot 2 másodpercig
a főmenübe való belépéshez nyomja meg a Fel vagy a Le gombot
gombbal válassza ki, nyomja meg a menü gombot a megerősítéshez,
nyomja meg a fényképezés gombot a főmenüből való kilépéshez, vagy ha van
30 másodpercen belül nem működik, lépjen ki a főmenüből.
2, Főmenü interfész: színpaletta, hotspot követés,
nagyítás, fényerő, kontraszt, részletes mód, WiFi,
kép a képben, képek és rendszer.
3 , Színpaletta: 6 színpaletta, fehér hő, fekete hő,
szivárvány, hot metal, sárga telítettség és madárles
módban, az alapértelmezett érték fehér hő. Nyomja meg a Fel gombot
gombot vagy Le gombot a kiválasztáshoz, majd nyomja meg a menüt
gombot a megerősítéshez, és térjen vissza a főmenübe.
4, Hot spot nyomkövetés: be, ki, alapértelmezett érték kikapcsolva. megnyomni a
Fel vagy Le gomb a be- vagy kikapcsoláshoz, majd nyomja meg a gombot
a menü gombot a megerősítéshez és a főbeállításhoz való visszatéréshez
menü,
5, Fényerő: 10 fokozat (0-9), az alapértelmezett érték 4 fokozat. Nyomja meg a Fel vagy Le gombot a kiválasztásához,
nyomja meg a menü gombot a megerősítéshez, és térjen vissza a főmenübe, és a megfelelő fényerő ikonra
megjeleníti.
6,Kontraszt: 10 szint (0-9), az alapértelmezett érték 6
szinteket. Nyomja meg a Fel vagy Le gombot a kiválasztásához,
nyomja meg a menü gombot a megerősítéshez, és térjen vissza a főmenübe, és megjelenik a megfelelő kontraszt ikon.
7,Részlet mód: (Éle és részlet) az alapértelmezett érték élmódként, 3 szint, képrészlet mód, csak egy mód jeleníthető meg, és két mód nem
egyszerre jelenik meg.
a. Edge: Nyomja meg a Fel vagy a Le gombot a kiválasztáshoz
élek, nyomja meg a menü gombot, hogy megfeleljen a belépéshez
menü második rétege (0, 1, 2, 3, 4). Nyomja meg a Fel gombot vagy
Le gomb a kiválasztáshoz, a Menü gomb megnyomása pedig megerősítéshez és az előző menübe való visszatéréshez, a Felvétel gomb megnyomásával pedig visszatérhet a főmenübe.
b. Részletek: Nyomja meg a Fel vagy a Le gombot a kiválasztáshoz
részleteket, nyomja meg a menü gombot a belépéshez
menü második rétege (0, 1, 2, 3, 4). Nyomja meg a Fel vagy a Le gombot a kiválasztáshoz, a Menü gombot pedig a kiválasztáshoz
megerősítést és visszatérést az előző menübe, majd nyomja meg a fényképezés gombot a főmenübe való visszatéréshez.
8, WIFI: be, ki, alapértelmezett érték kikapcsolva. Nyomja meg a Fel vagy Le gombot a be- vagy kikapcsoláshoz, nyomja meg a menü gombot a megerősítéshez és a főmenübe való visszatéréshez, és megjelenik a megfelelő WIFI ikon.
9, Kép a képben: be, ki, alapértelmezett érték kikapcsolva. Nyomja meg a Fel vagy Le gombot a be- vagy kikapcsoláshoz, majd nyomja meg a menü gombot a megerősítéshez és a főmenübe való visszatéréshez.
10,Kép: (kép és videó) alapértelmezett érték képként
a. Nyomja meg a Fel vagy Le gombot a képek kiválasztásához, nyomja meg a menü gombot a képlistába való belépés megerősítéséhez, nyomja meg a Fel vagy Le gombot a kiválasztáshoz, röviden nyomja meg a fényképezés gombot az előző menühöz való visszatéréshez, nyomja meg hosszan a fényképezés gombot 2 másodpercig a megfelelő kép törléséhez. Nyomja meg a menü gombot, hogy belépjen a megfelelő képböngészésbe, majd nyomja meg ismét a menü gombot a képlistához való visszatéréshez.
b. Nyomja meg a Fel vagy Le gombot a videó kiválasztásához, nyomja meg a menü gombot a videólistába való belépés megerősítéséhez, nyomja meg a Fel vagy Le gombot a kiválasztáshoz, röviden nyomja meg a felvétel gombot az előző menühöz való visszatéréshez, hosszú
tartsa lenyomva a felvétel gombot 2 másodpercig a megfelelő videó törléséhez. Nyomja meg a menü gombot a megfelelő videó böngészéséhez, majd nyomja meg ismét a menü gombot a videólistához való visszatéréshez.
11. Rendszer: Menü (zárkorrekció, lézer, LED, videokimenet, állapotikon, nyelv, dátum, visszaállítás stb.)
a. Nyomja meg a Fel vagy a Le gombot a kiválasztáshoz, nyomja meg a menü gombot a megerősítéshez, és nyomja meg a fényképezés gombot az előző menühöz való visszatéréshez.
b. Zárkorrekció: (Automatikus zár, kézi zár, félautomata zár) alapértelmezett érték félautomata zárként, és nyomja meg a Fel vagy a Le gombot a kiválasztáshoz, majd nyomja meg a Menü gombot a megerősítéshez és az előző menübe való visszatéréshez.
c. Lézer: (be, ki) alapértelmezett érték kikapcsolva
Nyomja meg a Fel vagy Le gombot a kiválasztáshoz, majd nyomja meg a Menü gombot a megerősítéshez és az előző menühöz való visszatéréshez.
d. LED: (be, ki) alapértelmezett érték kikapcsolt állapotban
Nyomja meg a Fel vagy Le gombot a kiválasztáshoz, majd nyomja meg a Menü gombot a megerősítéshez és az előző menühöz való visszatéréshez.
e. Videó kimenet: (be, ki) alapértelmezett érték kikapcsolt állapotban
Nyomja meg a Fel vagy Le gombot a kiválasztáshoz, majd nyomja meg a Menü gombot a megerősítéshez és az előző menühöz való visszatéréshez.
f. Állapot ikon: (be, ki) alapértelmezett érték be
Nyomja meg a Fel vagy Le gombot a kiválasztáshoz, majd nyomja meg a Menü gombot a megerősítéshez és az előző menühöz való visszatéréshez.
g. Nyelv: (kínai, angol) alapértelmezett érték kínaiként Nyomja meg a Fel vagy Le gombot a kiválasztáshoz, majd nyomja meg a Menü gombot a megerősítéshez és az előző menübe való visszatéréshez.
h. Dátum: (év, hónap, dátum, óra, perc, másodperc) alapértelmezett érték, mivel a paraméterek nem változnak
Nyomja meg a Fel vagy Le gombot az év, hónap, dátum, óra, perc és másodperc kiválasztásához, nyomja meg a menü gombot a megerősítéshez, nyomja meg a felvétel gombot az előző menühöz való visszatéréshez, nyomja meg a Fel vagy a Le gombot a megfelelő paraméterek kiválasztásához. , majd nyomja meg a Menü gombot a megerősítéshez és az előző menühöz való visszatéréshez. i. Az alapértelmezett érték visszaállítása (be, ki) kikapcsolt állapotba
Nyomja meg a Fel vagy Le gombot a kiválasztáshoz, és minden paraméter visszaáll az alapértelmezett értékre. Nyomja meg a Menü gombot a megerősítéshez és az előző menühöz való visszatéréshez.

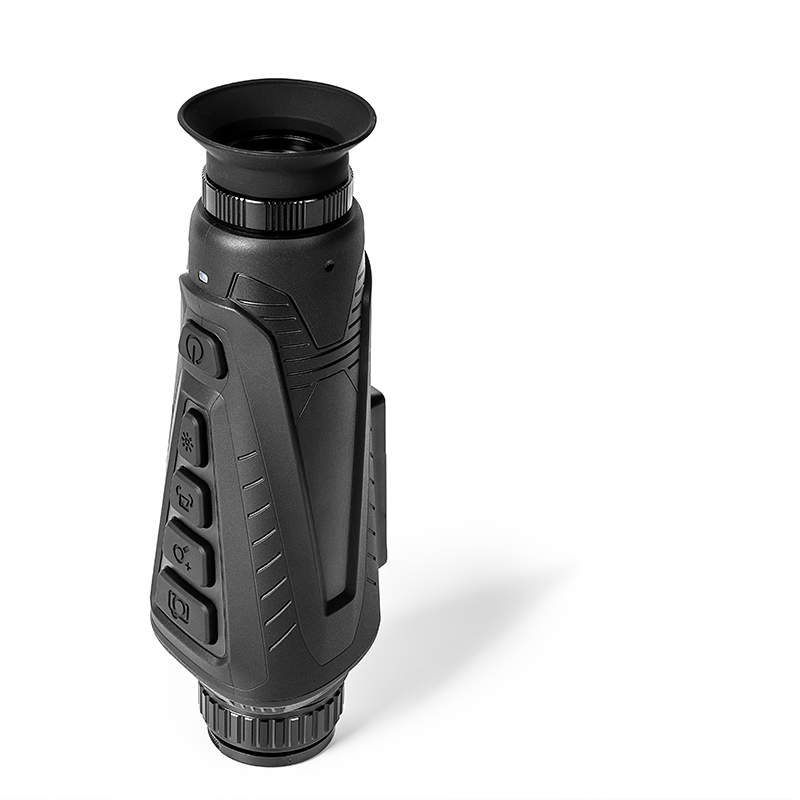

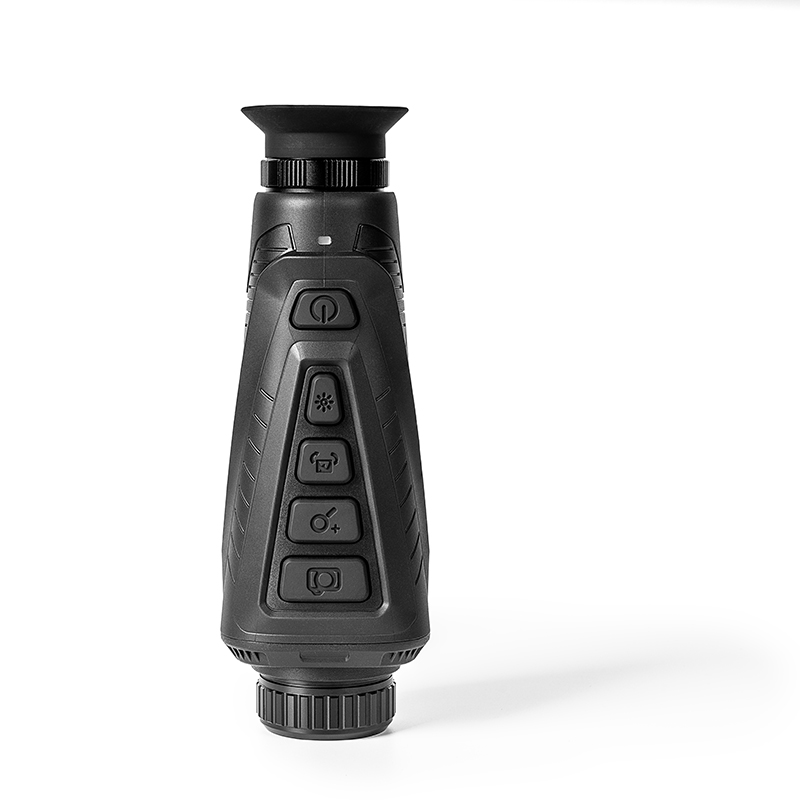

Termékszerkezetek
Gomb Funkció Működés
1. Tápellátás (készenléti állapot): Tartsa lenyomva a tápellátás gombot 3 másodpercig a gép be- és kikapcsolásához, röviden nyomja meg a bekapcsológombot a készenléti állapotba lépéshez, majd röviden nyomja meg
Nyomja meg a bekapcsológombot a készenléti módból való kilépéshez, a be- vagy készenléti állapotból való kilépéshez, és a bekapcsolásjelző világít
2. Fényképezés (Viedo felvétel): Röviden nyomja meg a fényképezés gombot a fényképezés funkcióhoz, a fényképezéshez
Az ikon egyszer felvillan, ott van a fényképezés állapota. Ha a nagyítás X2, akkor nyomja meg az X2 gombot a képtároláshoz. Ha
a nagyítás X4, a képtároláshoz nyomja meg az X4 gombot, videóhoz nyomja meg hosszan a fényképezés gombot 2 másodpercig
felvétel közben a videó ikon villog, és nyomja meg hosszan a gombot
Fényképezés gombot 2 másodpercig a videofelvétel befejezéséhez és kilépéséhez. A videó ikon ki van kapcsolva, és a felvétel állapotát nem befolyásolja a nagyítás.
3. Nagyítás (Fel gomb): Röviden nyomja meg a nagyítás gombot, az X1, X2 és X4 kapcsolót, és a megfelelő nagyítást
ikon jelenik meg. Kézi vagy félautomata állapotban tartsa lenyomva a nagyítás gombot 2 másodpercig, hogy egyszer manuálisan korrigálja a zárat.
4. Színpaletta (menü): Színpaletta (menü): Rövidesen
nyomja meg a paletta gombot, fehér hő, fekete hő, szivárvány,
forró fém, sárga telítettség, madármegfigyelési mód és színpaletta kapcsoló, és tartsa lenyomva a színpaletta gombot 2 másodpercig, hogy belépjen a menü módba.
5. Fényerő (Le gomb): Röviden nyomja meg a fényerő gombot, és a fényerő 10 szintje vált át, és megjelenik a megfelelő fényerő ikon. Nyomja meg hosszan a
gombot 2 másodpercig a hotspot követési funkció be- vagy kikapcsolásához.
Színpaletták alkalmazása
A palettamenü megváltoztathatja az infravörös hőkép pszeudo színét, és 6 színpalettát biztosít: szivárvány, forró fém, fehér hő, fekete hő, sárga telítettség és madár
nézési mód.
A megfelelő színpaletta kiválasztása lehetővé teszi a cél részleteinek megjelenítését. A szivárvány esetében a forró fém színpaletta a színek megjelenítésére összpontosít, ezért nagyon alkalmas a magas hőkontrasztra, amelyet a magas hőmérséklet és az alacsony hőmérséklet közötti színkontraszt javítására használnak. Ezután a fehér hő színpalettája egységes lineáris színeket biztosít.
Képeffektusok hat színpalettával:
WiFi App alkalmazás
Termék értékesítés utáni szolgáltatás
Tisztelt Ügyfelünk,
Köszönjük, hogy megvásárolta termékeinket. A termék jótállási ideje az eladás dátumától számítandó.
A garanciális időszak alatt a terméket be kell szerelni és használni kell
normál környezetben és körülmények között a használati utasításnak megfelelően. Ha a hibás terméket az alapanyagok és a feldolgozási folyamat okozza, akkor a jótállási jegy mellett ingyenes karbantartási szolgáltatásra jogosult. Kérjük, hogy a jótállási jegyet megfelelően őrizze meg, mert annak elvesztése esetén nem kerül újra kiállításra.
Az alkalmazás során felmerülő problémák elkerülése érdekében javasoljuk, hogy a termék használata előtt ismerkedjen meg a termék kézikönyvével.
A következő körülmények bármelyike esetén a termék nem lesz
a garancia hatálya alá tartozik:
1. Az érvényes jótállási jegy eredeti példányának bemutatása elmarad;
2. A terméknek a terméknek nem megfelelő telepítése által okozott kár
követelmények és vonatkozó előírások;
3. A termék felhasználó általi nem rendeltetésszerű használata, nem megfelelő tárolása,
jogosulatlan szétszerelés, jogosulatlan karbantartás és egyéb
okokból.
4. Természeti katasztrófák (például földrengés, árvíz vagy villámcsapás) vagy külső katasztrófák (például tűz vagy ház) által okozott károk
összeomlás).
5.A termék a garanciális időszakon túl van.
Figyelmeztetések:
1. Bármilyen termék meghibásodása esetén a terméket megvizsgáljuk és megjavítjuk, vagy új vagy jó termékre cseréljük, az esettől függően;
2. A jótállási időn túli termékek esetében a termékellenőrzést követően döntenek arról, hogy megjavítják vagy cserélik-e az alkatrészeket és alkatrészeket, és a kapcsolódó díjat számítják fel a különféle karbantartási és csereszolgáltatásokért.
