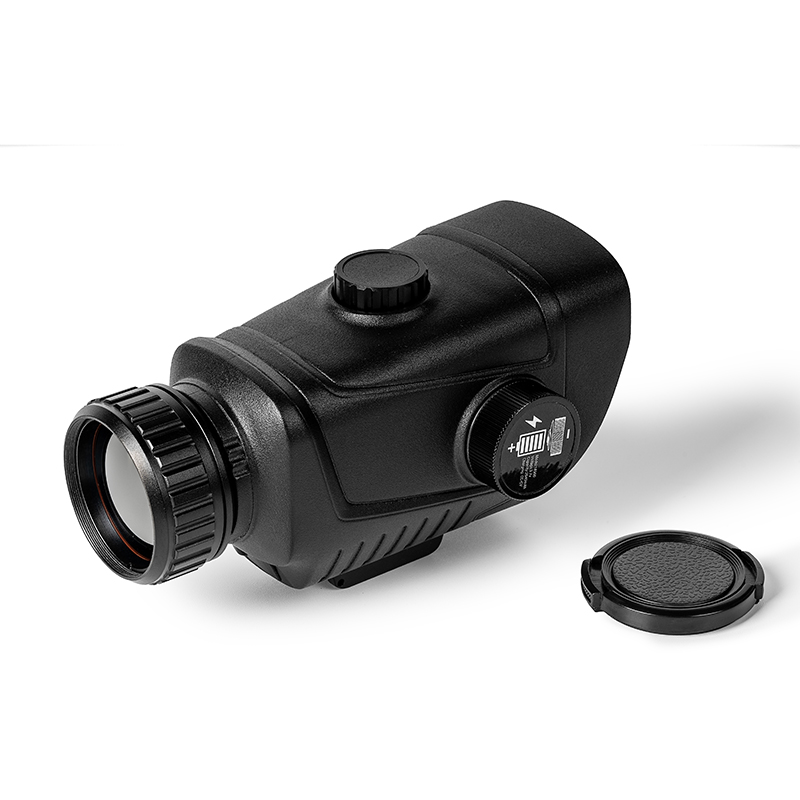

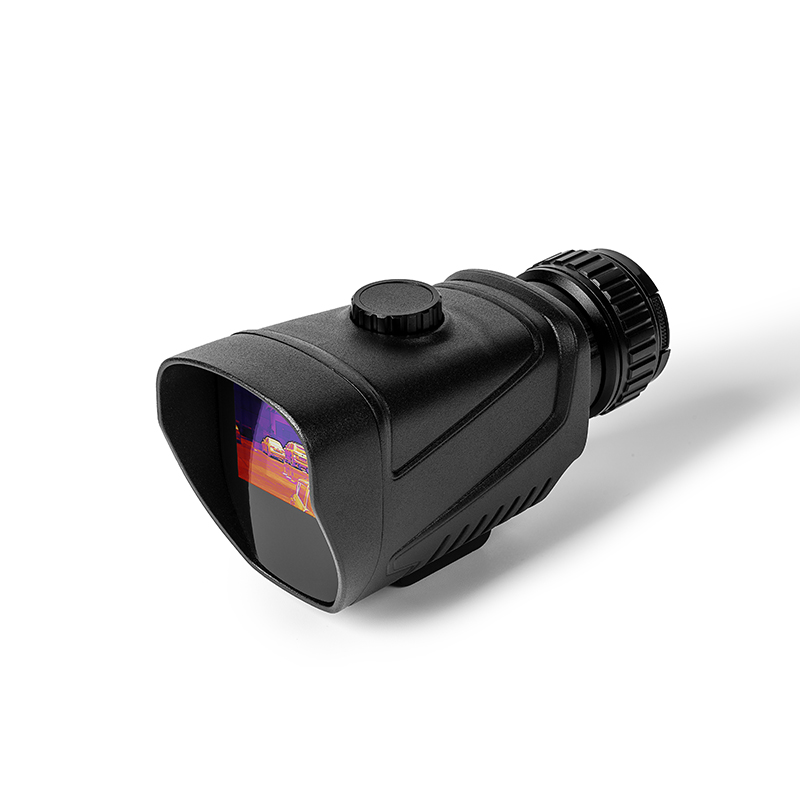

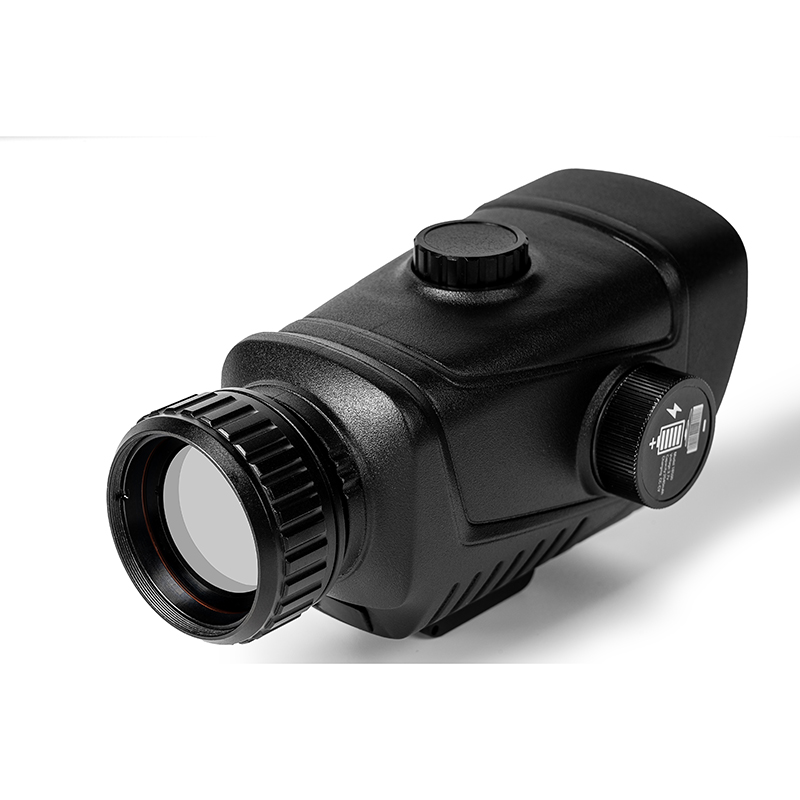

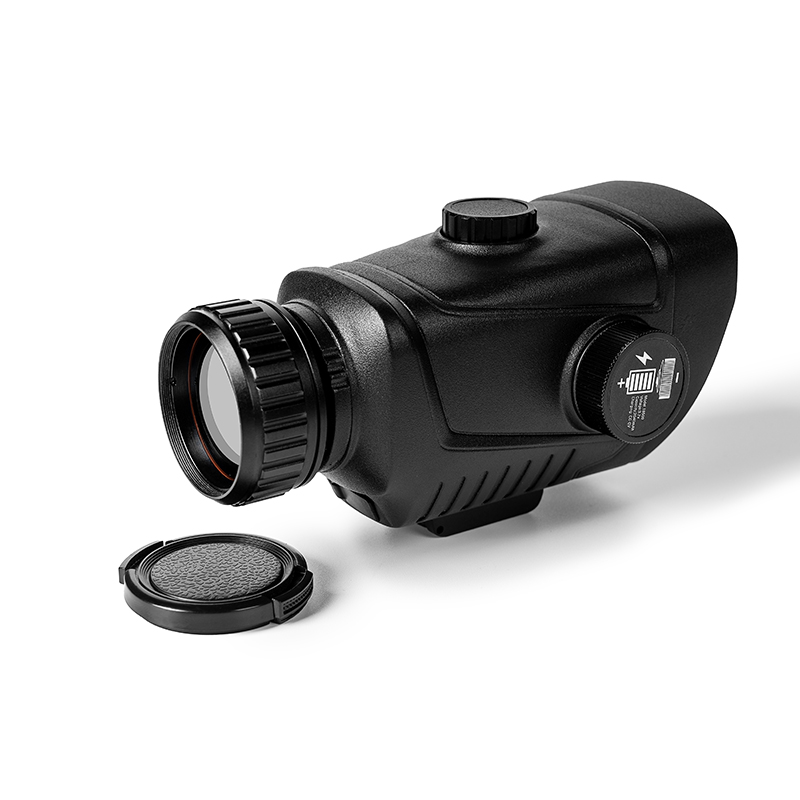

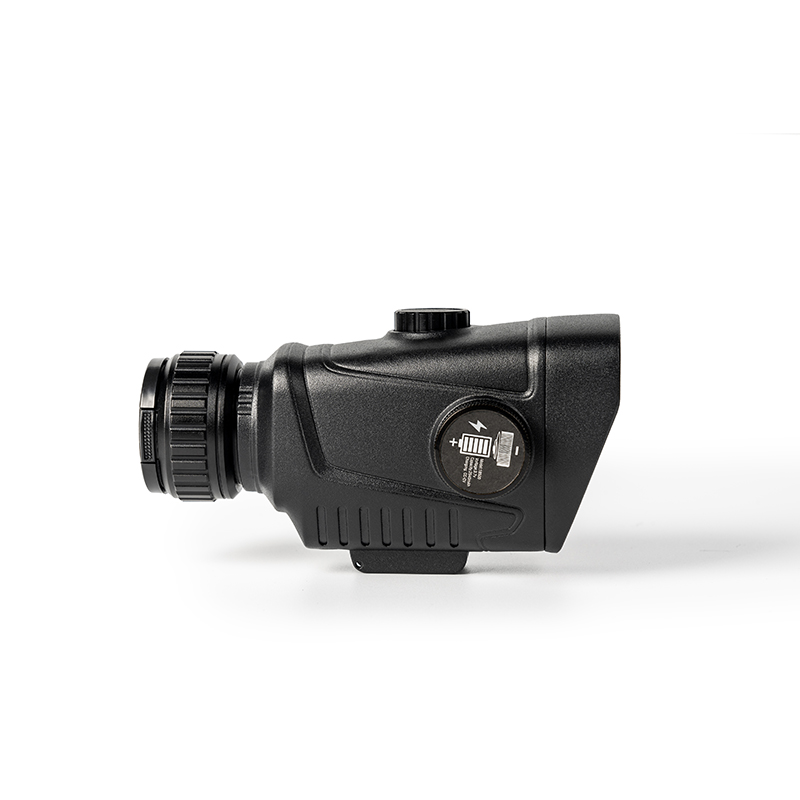

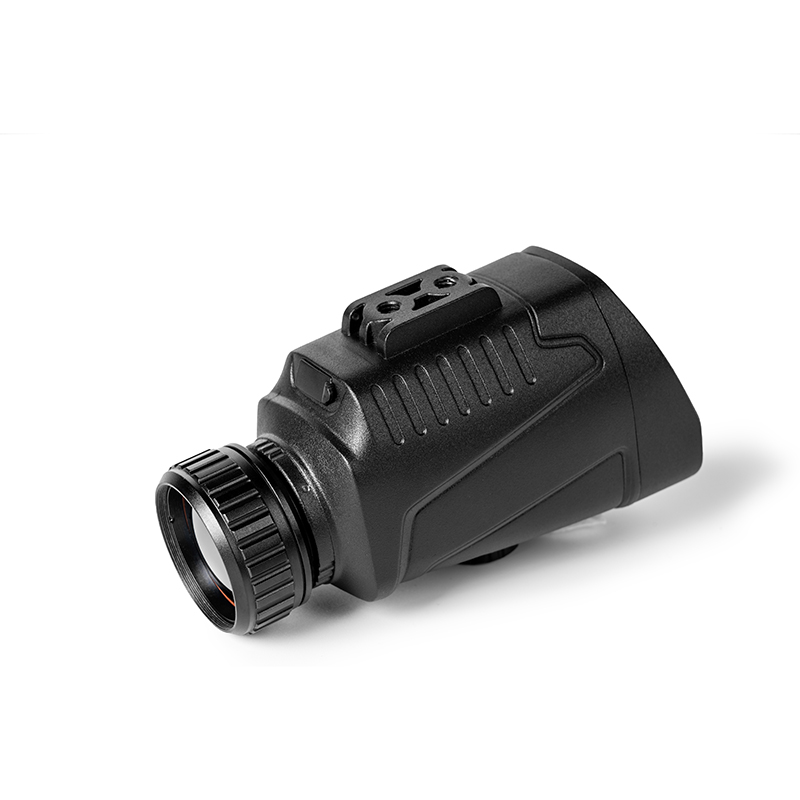

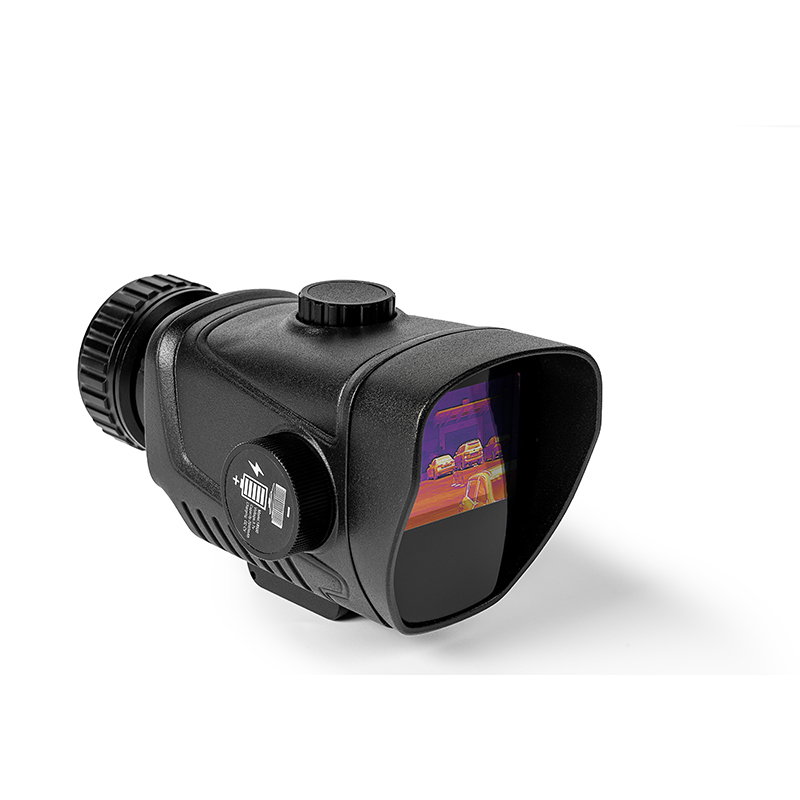

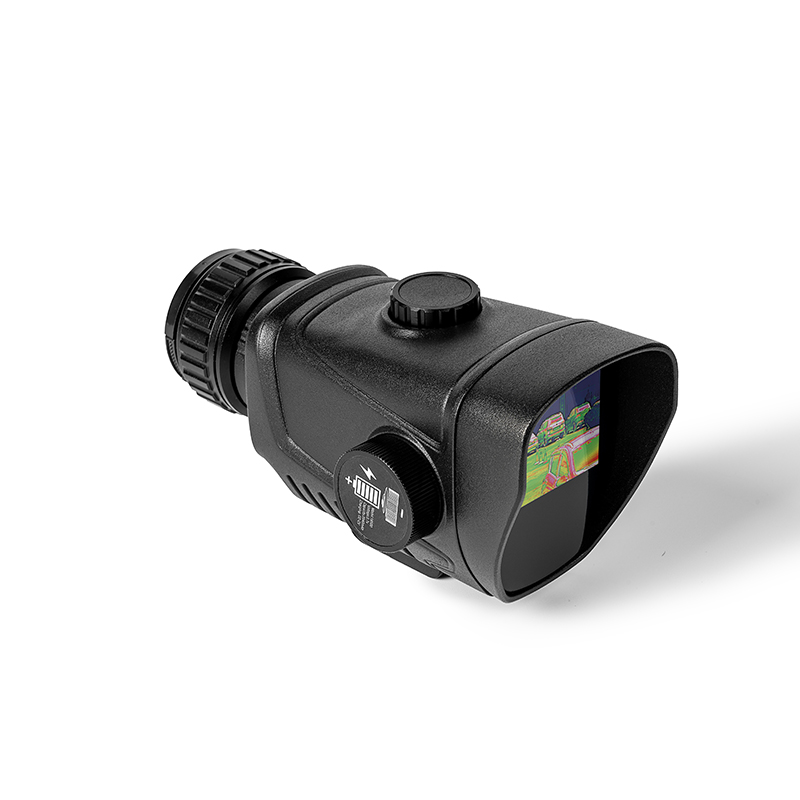

Night Vision kültéri termográfiai távcső

A HT-C7 Night Vision Outdoor Thermographic Telescope alapvető alkotóelemei a legmodernebb hűtetlen fókuszsík infravörös detektor és a prémium optikai lencsék. Kis megjelenésű kialakítása, teljesen működőképes bővítőalkatrészei, hosszú élettartama, szilárdsága és tartóssága, valamint kényelmes és gyors operációs rendszere alkalmassá teszik számos környezetben való használatra, és hozzáférést biztosítanak a felhasználók számára a "tiszta képalkotáshoz, egyszerű kezeléshez". , és könnyen hordozható" infravörös hőképkészítő eszközök. A szabadföldi állatok megfigyelésére, kutatására és mentésére, rendőrségi nyomozásra, éjszakai járőrözésre, szabadtéri tevékenységekre, személyi védelemre stb. egyaránt használható ez az éjjellátó kültéri termográfiai távcső. Ezzel a termékkel fotók és videók készíthetők. Böngésszen az eszközzel vagy egy USB-csatlakozós számítógéppel készített képek és videók között, így egyszerre több ember is megnézheti, és további felhasználási lehetőségek nyílnak meg.

Kérdés küldése

termékleírás

Az Night Vision kültéri termográfiai teleszkóp megfelelő használatának biztosítása érdekében kérjük, figyelmesen olvassa el az utasításokat:

●Ne használja ezt a terméket gyúlékony, robbanásveszélyes, nedves vagy korrozív környezetben.
●Ez a termék precíziós elektronikát és érzékeny optikai eszközöket tartalmaz. Kérjük, ne ütközzön vagy essen le, hogy elkerülje a sérülést.
●Ne szerelje szét és ne szerelje vissza ezt a terméket engedély nélkül.
● A termék burkolatának tisztításához használjon nedves ruhát vagy gyenge szappant.
● Ne használjon súrolószert, izopropanolt vagy oldószert. Használjon professzionális optikai lencsetisztító szert az objektívhez és a képernyőhöz.
●Ha a termék működik, néhány másodpercenként enyhe kattanás hallható. Ez a lencsezár hangja, ami normális eset.
●Figyelmeztetés: Ne nézzen közvetlenül a napba az objektívvel, mert ez károsíthatja az optikai lencsét.

Teljesítménymutatók

infravörös érzékelő Detektor típusa Amorf szilícium hűtetlen infravörös fókuszsík
felbontási arány 384×288
Pixel méret 17μm×17μm
Működő zenekar 8-14μm
teljesítmény <40mk (50Hz, F/1, 300K)TFPA 25°C (±5°C)
teljesítmény >50°C (50Hz, F/1, 300K)TFPA 25°C (±5°C)
filmkocka szám 60 Hz
infravörös  objektív Fókuszálás módja Kézi fókuszálás
F együttható 1.0
Hatékony képalkotás Φ8,2 mm Φ9,6 mm Φ8,2 mm
Fókusztávolság 25 mm 35 mm 54 mm
Mező szöge 14,9° × 11,2° 10,7° × 8,0° 6,9° × 5,2°
Fókusztartomány >0,3 m >3,0 m > 1,5 m
Megjeleníti Képernyő típusa LCD
Felbontási arány 480×360
Kijelző képernyő mérete 2,0 hüvelyk
Rendszer funkció Elektronikus
változó idők
×2/×4/×8/×16
Szín paletta szivárvány, forró metál, fehér hő, fekete hő, sárga telítettség, madárles mód.
Intenzitás szabályozás 10 fájl
Kontraszt szabályozás 10 fájl
Képrészlet
mód
2 típusú 5 fájl
Fénykép támogatás


Forró pálya támogatás
Nyelv kínai, angol
A
sor differenciálása
Különbségtétel
vonal típusa
7 fajta
Visszapattanási pont
távolság
kalibráció
10 m, 30 m, 60 m, 100 m, 300 m, 600 m, egyéni távolság
Észlelési tartomány Infravörös objektív 25 mm
célkitűzés
35 mm
célkitűzés
54 mm
célkitűzés
Ábra ≤1667 m ≤2333 m ≤3600 m
Vaddisznó ≤1471 m ≤2059 m ≤3176 m
Jármű ≤2501 m ≤3500 m ≤5400 m
Azonosítani
a
távolság
Ábra ≤416 m ≤583 m ≤900 m
Vaddisznó ≤367 m ≤515 m ≤794 m
Jármű ≤626 m ≤875 m ≤1350 m
Tárolás Beépített tároló 16G
Képformátum BMP
Kikötő USB-interfész C típusú Kép exportálása és akkumulátortöltési funkció
Erő
kínálat
Kivehető
újratölthető
lítium akkumulátor
18500/2040mAh
Energiafogyasztási idők ≤1W
A repülés időtartama ≤6 óra
Munka/tárolási környezet Üzemeltetési
hőfok
-20 ℃ ~ +50 ℃
Tárolás
hőfok
-30 ℃ ~ +60 ℃
Ütésszilárdság ≤1200g
Védettségi szint ≤IP54
Súly Súly (nem
támogatást is beleértve)
400g±5g 400g±5g 580g±5g

Termékszerkezetek



A gomb funkcióinak leírása

1. Kikapcsolt állapotban nyomja meg és tartsa lenyomva a Bekapcsológombot a bekapcsoláshoz tovább.
2. Bekapcsolt állapotban nyomja meg és tartsa lenyomva a Bekapcsoló gombot a belépéshez a menü.
3. A menü állapotában nyomja meg röviden a Bekapcsológombot a megerősítéshez térjen vissza az előző menübe, nyomja meg hosszan a bekapcsológombot, és lépjen ki a menü.
4. Bekapcsolt állapotban nyomja meg röviden a bekapcsológombot a felvételhez képeket.
5. Bekapcsolt állapotban forgassa el a gombot az óramutató járásával megegyező irányba: színpaletta funkcióváltás: szivárvány, forró fém, fekete hő, fehér hő, sárga telítettség, madárnézet mód.
6. Menü állapotban a gomb az óramutató járásával megegyező irányban áll: válassza lefelé.
7. Bekapcsolt állapotban forgassa el a gombot az óramutató járásával ellentétes irányba: erősítési funkció váltás: 1x, 2x, 4x, 8x és 16x
8. Menü állapotban forgassa el a gombot az óramutató járásával ellentétes irányba: a kiválasztáshoz
emelkedő.

Leállítási műveleti utasítások

1. Nyomja meg hosszan a bekapcsológombot a menübe való belépéshez.
2. Forgassa el a gombot a kikapcsolás kiválasztásához, majd nyomja meg röviden a bekapcsológombot a kiválasztás és a leállítás megerősítéséhez.

A menü működésének leírása

1. Főmenü: Nyomja meg hosszan a Bekapcsoló gombot a főmenü aktiválásához. A kiválasztáshoz forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez, majd válassza a Kilépés lehetőséget a főmenüből való kilépéshez.
2. Színpaletta kiválasztása: 6 színpaletta. A kiválasztáshoz forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
3. Kurzorkapcsoló: Forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba a kiválasztáshoz. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
4.  Kurzor típusa:  7 féle  megkülönböztető vonal. A kiválasztáshoz forgassa el a  gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
5. Kurzor kalibrálása: 10 méter, 30 méter, 60 méter, 100 méter, 300 méter, 600 méter, és a felhasználó határozza meg. A kiválasztáshoz forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
6. Hot sport tracing: Forgassa el a gombot az óramutató járásával megegyező vagy azzal ellentétes irányba a kiválasztáshoz. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
7.  Nagyítás  gomb:   1x,  2x,  4x,  8x,   16x szer. A kiválasztáshoz forgassa el a  gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
8. Fényerő kiválasztása: 10 fokozat (0-9). Állítsa be az érzékelő fényerejét a monitor fényerején kívül. A kiválasztáshoz forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
9. Kontraszt kiválasztása: 10 szint (0-9). Állítsa be az érzékelő kontrasztját a monitor kontrasztjától eltérően. A kiválasztáshoz forgassa el a  gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
10.Képrészlet mód: Állítsa be a kép szélét vagy a kép részleteit. A kiválasztáshoz forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
11.Képrészlet értéke: Forgassa el a gombot az óramutató járásával megegyező vagy azzal ellentétes irányba a kiválasztáshoz. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
12. Nyelvválasztás: Forgassa el a gombot az óramutató járásával megegyező vagy azzal ellentétes irányba a kiválasztáshoz. Nyomja meg röviden a bekapcsológombot a megerősítéshez és a főmenübe való visszatéréshez.
13.Kurzorkalibrálás: A kurzorkapcsolónak bekapcsolt állapotban kell lennie.
a. Válassza ki a gombot az óramutató járásával megegyező vagy ellentétes irányba, és nyomja meg a bekapcsológombot a megerősítéshez, hogy belépjen a második szintű menübe.
b,  gombválasztás (10 m, 30 m, 60 m, 100 m, 300 m, 600 m, automatikus
Meghatározás), nyomja meg röviden a bekapcsológombot a megerősítéshez.
c. A gomb az Y tengely kurzorát az óramutató járásával megegyező vagy azzal ellentétes irányba állítja, röviden nyomja meg a bekapcsológombot, hogy az X tengely kurzorára váltson, a gomb pedig az X tengely kurzorát az óramutató járásával megegyező vagy ellentétes irányba állítja.
Nyomja meg ismét röviden a bekapcsológombot, hogy az Y tengely kurzorára váltson, és ismételje meg ezt a műveletet, amíg a kurzor egybe nem esik a leszállási ponttal.
d, hosszan lenyomva a bekapcsológombot az aktuális kalibrálás mentéséhez, kilépéshez és a második szintű menühöz való visszatéréshez.
e, majd válasszon más távolságkalibrálást, a lépések megegyeznek a fentiekkel. A kalibrálás befejezése után válassza a Kilépés lehetőséget a főmenübe való visszatéréshez.
14. Firmware frissítés: indításkor csatlakoztassa az eszközt a számítógéphez USB-kábellel, és másolja az uconfig.bin nevű frissítőfájlt az eszköz SD-kártyájára, majd húzza ki az USB-kábelt. Forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba a „firmware frissítés” opció kiválasztásához, nyomja meg a bekapcsológombot a megerősítéshez, és a kijelzőn megjelenik a YES karakter, jelezve, hogy a frissítés sikeres volt. Ha nem siker, kérjük, ismételje meg ezt a frissítési lépést. Sikeres frissítés után csatlakoztassa az eszközt a számítógéphez USB-n keresztül, és törölje a frissítési fájlt.
Ne feledje: A frissített fájl neve és utótag típusa nem módosítható, különben a frissítés meghiúsul!
15. Kikapcsolás: Forgassa el a gombot az óramutató járásával megegyező vagy ellentétes irányba, és röviden nyomja meg a Bekapcsológombot a kikapcsolás megerősítéséhez.
16.  A szemlencse láthatóságának beállítása: Forgassa a láthatóság beállító gombot balra és jobbra az Önnek megfelelő láthatóság beállításához.
17.Állítható lencse: Az állítható lencsét balra és jobbra forgatva fókuszálhat. Az óramutató járásával megegyező irányú forgatás közeli, az óramutató járásával ellentétes irányú forgatás pedig távoli.

Akkumulátortöltési útmutató

Ez a termék beépített újratölthető akkumulátorral rendelkezik. Amikor az erő van alacsony, kérjük töltse fel időben. Kétféleképpen töltheti fel.
1. töltési mód:
Töltse fel az akkumulátort a termikus USB Type-C interfészen keresztül képalkotó távcsövet, és a teljes feltöltés után húzza ki az USB-kábelt.

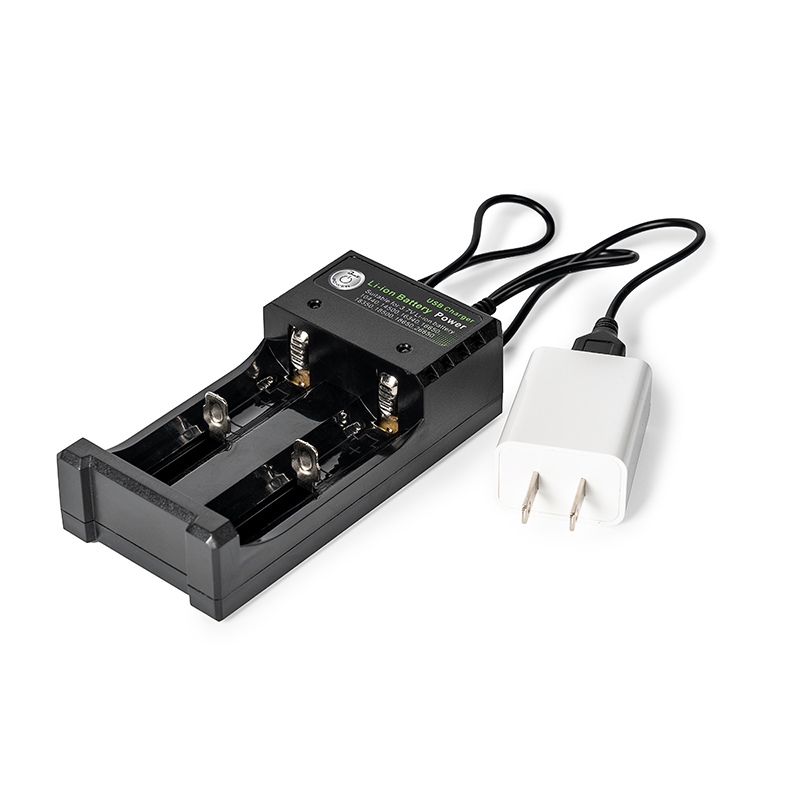

2. töltési mód:
1. Csavarja le az akkumulátor fedelét, és vegye ki az akkumulátort.
2. Az akkumulátor töltéséhez használja az eredeti töltőt, majd helyezze be a az akkumulátort megfelelően, a töltőn található polaritási utasításoknak megfelelően.
3 Teljes feltöltés után kapcsolja ki a töltőt, és távolítsa el az akkumulátor.



Figyelmeztetés: Ha ez a termék hosszú ideig tétlenül áll, a töltést a következő időpontban kell elvégezni legalább háromhavonta az esedékes kapacitás visszafordíthatatlan elvesztésének elkerülése érdekében túl alacsony akkumulátorteljesítmény, amely a tartás közbeni saját kisüléséből adódik túl hosszú.

Az akkumulátor beszerelésének leírása

1. Nyissa ki az elemtartó fedelét: Csavarja le az elemtartó fedelét az óramutató járásával ellentétes irányba.
2. Helyezze be a lítium akkumulátort: ​​Helyezze be az akkumulátort az akkumulátorba rekeszbe úgy, hogy az akkumulátor negatív pólusa kifelé nézzen.
3. Helyezze be az akkumulátorfedelet: Húzza meg az akkumulátorfedelet az óramutató járásával megegyező irányba.



A színpaletta alkalmazása

A palettamenü megváltoztathatja az infravörös hőkép pszeudo színét, és 6 palettát biztosít: szivárvány, forró fém, fehér hő, fekete hő, sárga telítettség és madármegfigyelési mód.
A megfelelő paletta kiválasztásával jobban meg lehet jeleníteni a célobjektum részleteit. A szivárvány esetében a forró fém paletta a színek megjelenítésére összpontosít, ami nagyon alkalmas a nagy termikus kontrasztra, és a magas és alacsony hőmérséklet közötti színkontraszt javítására szolgál.
A fehér forró paletta azonban egységes lineáris színeket biztosít.

Képeffektusok hatféle színpalettával készített fotóból:


A képrészlet mód alkalmazása

1. A kép szélei vagy képrészletei közül csak az egyik választható ki a képminőség beállítása.
2. Ha azt szeretné, hogy a kép széle tisztább és sztereoszkópikusabb legyen, majd a megfelelő érték kiválasztása előtt válassza ki a kép szélét a képrészlet értékén, hogy a kép széle tiszta legyen.
3. Ha azt szeretné, hogy az általános képminőség tisztább legyen, válassza ki a részleteket, majd válassza ki a megfelelő értéket a képrészlet értékén tisztázza az általános képminőséget.

Kurzorok kalibrálása és alkalmazása

1. Az első használat előtt szerelje fel a C7 terméket a berendezésre. Mivel az ügyfelek sokféle berendezést karbantartanak, el kell végezni a megfelelő beállítást a C7 termékhez és a berendezéshez. Különböző távolságok esetén a leszállási pontot és a C7 kurzort következetesen kell kalibrálni. Válassza ki  a  leszállópont távolságát  (10 m,  30 m,  60 m,   100 m,  300 m,  600 m vagy a felhasználó által meghatározott távolság). Végezze el a kurzor kalibrálását minden egyes elemnél. A kurzor kalibrálásához lásd az előző műveletet.
Megjegyzés: Mivel a céltávolságok eltérőek, és a kurzor koordinátái nem ugyanabban a pontban helyezkednek el, ezért a kalibrálási távolságot a távolságnak megfelelően kell kiválasztani, hogy elérjük azt a célt, hogy a leszállási pont egybeessen a C7 kurzorral. és pontosabban célozza meg a célt.
2. A tényleges használat során szemrevételezéssel ellenőrizze a zsákmány távolságát, például körülbelül 10 métert, és vegye ki a 10 m-re kalibrált kurzort. Ekkor a kurzor középpontja a zsákmány középpontja. Célozzon közvetlenül a C7 termék kurzora szerint.
3. Szemrevételezéssel ellenőrizze a zsákmány távolságát, például körülbelül 100 m-re, és vegye ki a 100 m-re kalibrált kurzort. Ekkor a kurzor középpontja a zsákmány középpontja. Célozzon közvetlenül a C7 termék kurzora szerint.

Óvintézkedések az SD-kártya formázásához

Ha a gépben lévő SD-kártya USB-n keresztül csatlakozik a számítógéphez az SD-kártya formázásához, az SD-kártyát újra be kell azonosítani a készülék első használatakor. Ez a folyamat 3-5 percet vesz igénybe, ezalatt az összes billentyűt nem lehet működtetni. Ez normális megjelenés.

Termék értékesítés utáni szolgáltatás

Tisztelt Ügyfelünk,
Köszönjük, hogy megvásárolta termékeinket. A termék jótállási ideje az eladás dátumától számítandó.
A garanciális időszak alatt a termékeket normál környezetben és feltételek mellett a használati utasításnak megfelelően kell telepíteni és használni. Ha a hibás terméket az alapanyagok és a feldolgozási folyamat okozza, akkor a jótállási jegy mellett jogosult lesz az ingyenes karbantartási szolgáltatásra. Kérjük, őrizze meg megfelelően a jótállási jegyet, mert elvesztése esetén nem adjuk ki újra.
Az alkalmazás során felmerülő problémák elkerülése érdekében azt javasoljuk, hogy a termék használata előtt ismerkedjen meg a termék kézikönyvével.
A következő körülmények bármelyike ​​esetén a termékre nem vonatkozik a garancia:
1. Az érvényes jótállási jegy eredeti példányának bemutatása elmarad;
2.  Károk, amelyek a termék követelményeinek és a vonatkozó specifikációknak nem megfelelő telepítése miatt keletkeztek;
3.  A  termék  felhasználó általi  nem megfelelő  használata,  nem megfelelő tárolása,
jogosulatlan szétszerelés, jogosulatlan karbantartás és egyéb okok miatt.
4.  Természeti katasztrófák (például földrengés, árvíz vagy villámcsapás) vagy külső katasztrófák (például tűz vagy házomlás) által okozott károk.
1.A termék a garanciális időszakon túl van.
Figyelmeztetések:
1. Bármilyen termék meghibásodása esetén a terméket megvizsgáljuk és megjavítjuk, vagy új vagy jó termékre cseréljük, az esettől függően;
2. A jótállási időn túli termékek esetében a termékellenőrzést követően döntenek arról, hogy megjavítják vagy cserélik-e az alkatrészeket és alkatrészeket, és a kapcsolódó díjat számítják fel a különféle karbantartási és csereszolgáltatásokért.
